Это будет третья и, наверно, последняя часть по танку. В ней я не буду рассказывать какие-то технические подробности. Здесь мы просто установим на радиоуправляемый танк FPV камеру и посмотрим на получившийся результат.

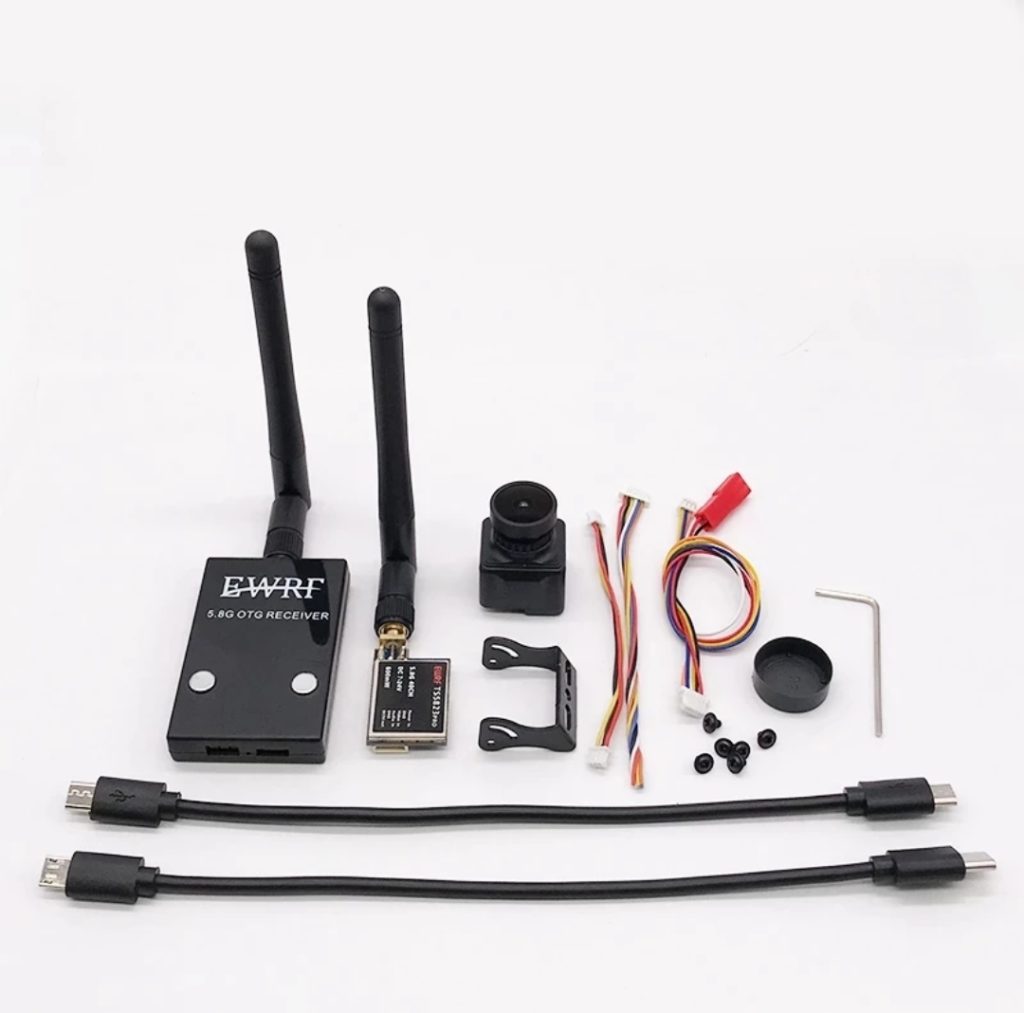

Было заказано простенькое FPV оборудование. Оно включает в себя:
- Камера;
- Передатчик;
- Приемник;
- Переходники, провода и крепления.
Работает все это добро на частоте 5,8 ГГц и стоит 2 562 руб. на Aliexpress.
Многого от заказанного оборудования не жду, хочу просто поуправлять танком наблюдая за ней через экран компьютера.

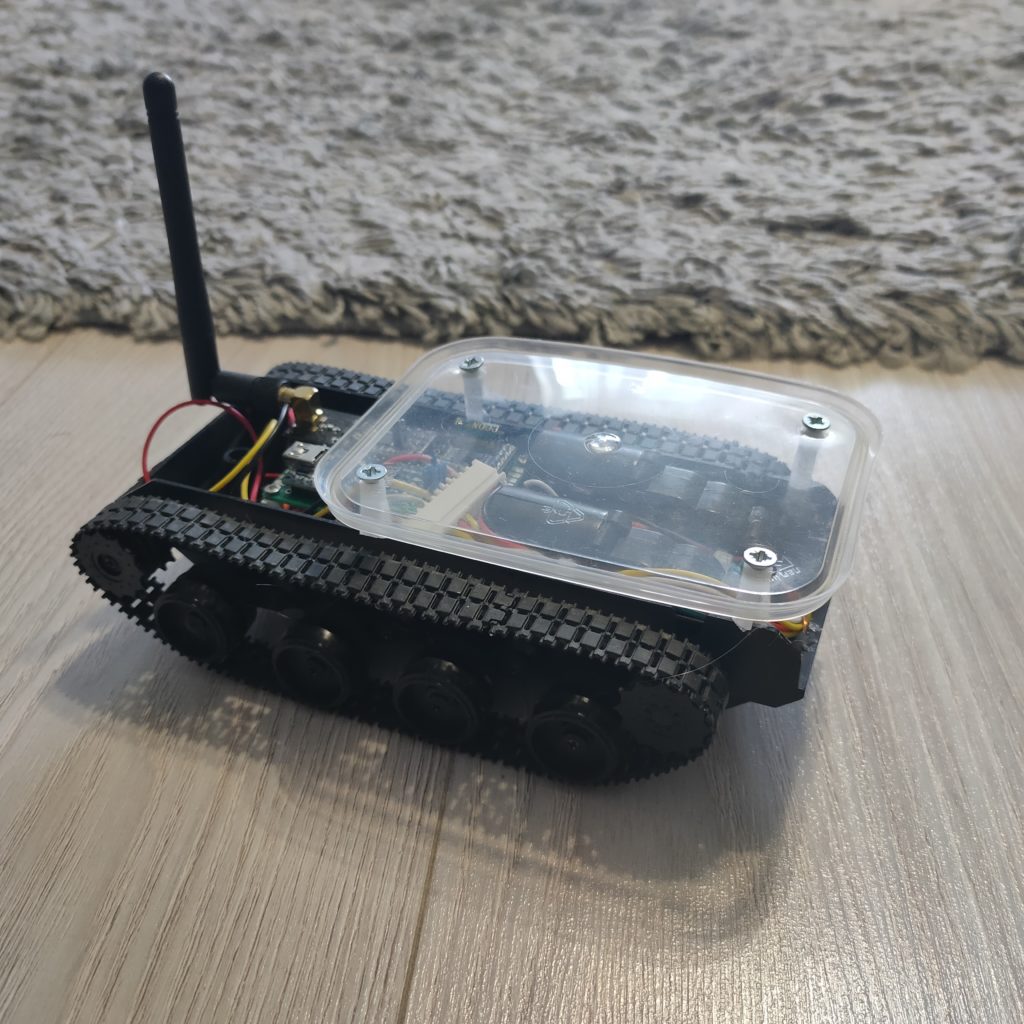

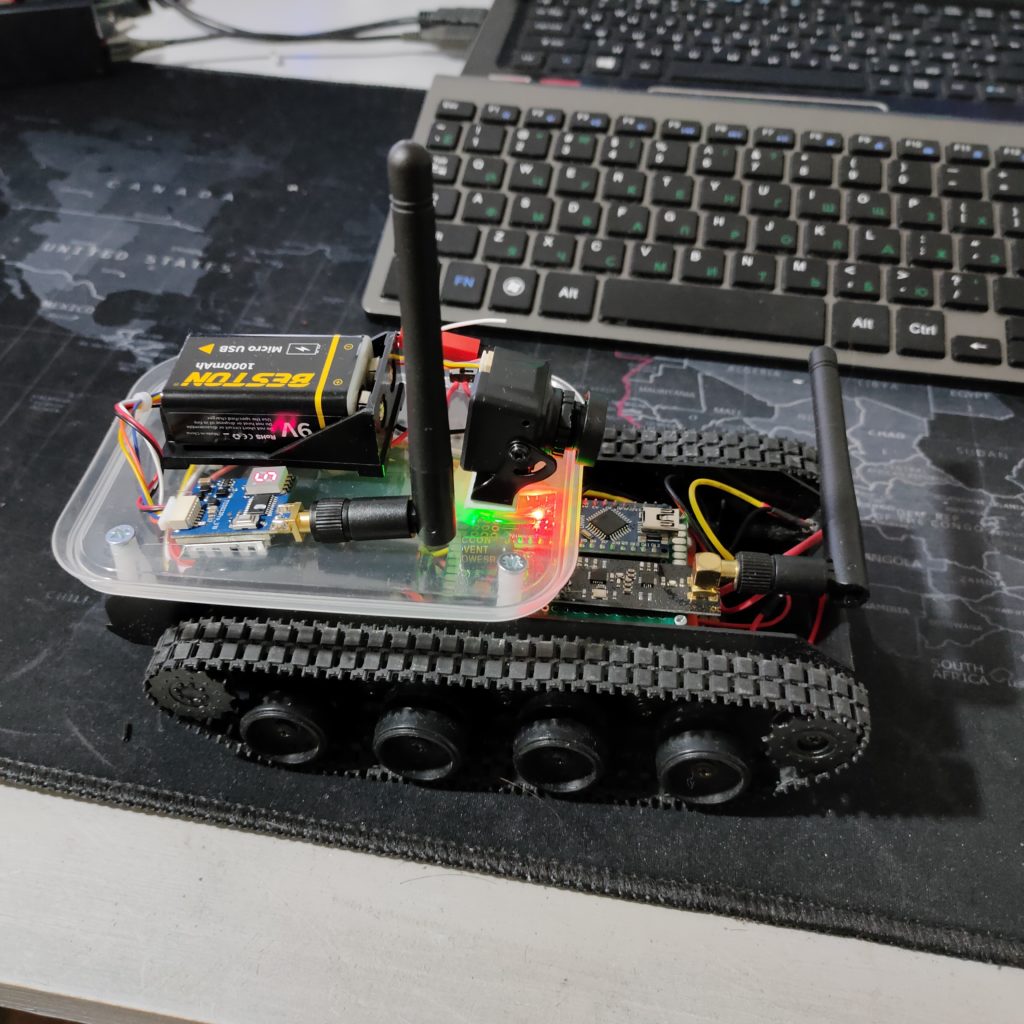

Для установки камеры я взял крышку небольшого пластикового контейнера, которую установил на платформу, с помощью пластиковых дюбелей и шурупов, поверх существующего оборудования. Она будет служить площадкой для камеры. На нее установим передатчик, камеру и держатель для батарейки типа крона (рабочее напряжение камеры и передатчика 5-12 вольт). Оборудование платформы и камера – это две отдельные системы, с независящими друг от друга передатчиками и питанием.
Ниже приведу несколько фотографий работы.
Необходимо произвести настройку FPV согласно инструкции (она может отличаться для разных устройств)
Ниже инструкция к моему оборудованию. Вся настройка заключается в выборе одинакового канала на передатчике и приемнике.
Настройка передатчика
- Выбрать букву канала (a-b-c-d-e). Зажимаем кнопку на передатчике (она одна) на пару секунд. Будет выведена буква А,
- Короткими нажатиями переключаем буквы (я оставил А).
- Далее опять зажимаем кнопку – будет выведена цифра 1.
- Короткими нажатиями переключаем цифры (я выбрал 3)
- Далее опять зажимаем кнопку, и передатчик начинает работать на выбранном канале.
Настройка приемника
Можно просто зажать первую кнопку и приемник сам найдет передатчик. Либо вручную перебрать каналы (первая кнопка переключает букву, а вторая цифру).
Приемник решил подключить к компьютеру через провод micro USB – USB и сделать захват видео с помощью VLC media player.

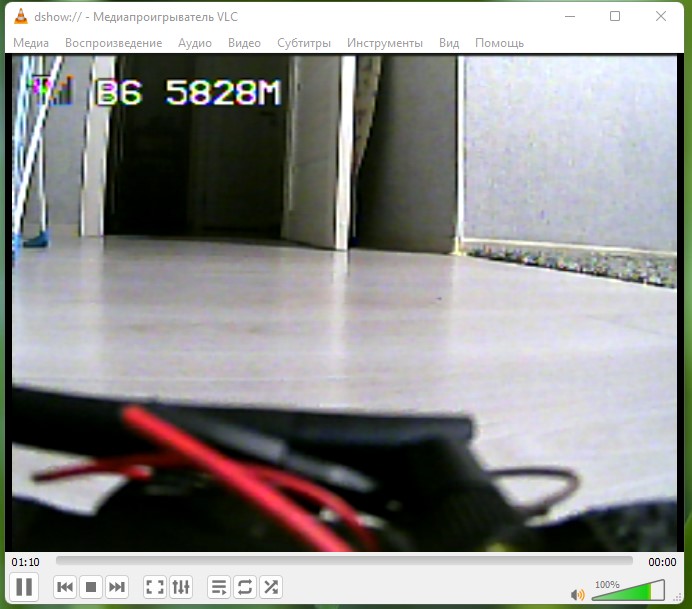

Нужно запустить VLC media player и выбрать «Медиа -> Открыть устройство захвата…». В открывшемся окне выбрать устройство DirectShow и нажать «Воспроизвести». Должно вывестись изображение с камеры.
Наслаждаемся поездками 🙂
